Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Напруга живлення (постійний струм) | 14…30 В |
| Струм споживання | не більше 0,5 А |
| Споживана потужність | не більше 8 ВА |
| Кількість комутаційних реле на платі | 2 |
| Струм комутації реле | до 5 А при 30 В постійного струму або 220 В змінного, 50 Гц |
| Інтерфейс зв'язку | RS-485, сигнальний кабель: екранована вита пара |
| Довжина лінії зв'язку | до 1200 м |
| Кабель живлення | перетин жили 1,5 мм²; при довжині понад 500 м живити від окремого безперебійного джерела від 10 Вт, 16…30 В |
| Дисплей | чотирирядковий РКІ |
| Клавіатура | плівкова, на кришці корпусу; критичні кнопки закриті опломбованими кришками |
| Маса | не більше 3 кг |
| Габаритні розміри | 200 × 290 × 65 мм |
Функції та особливості

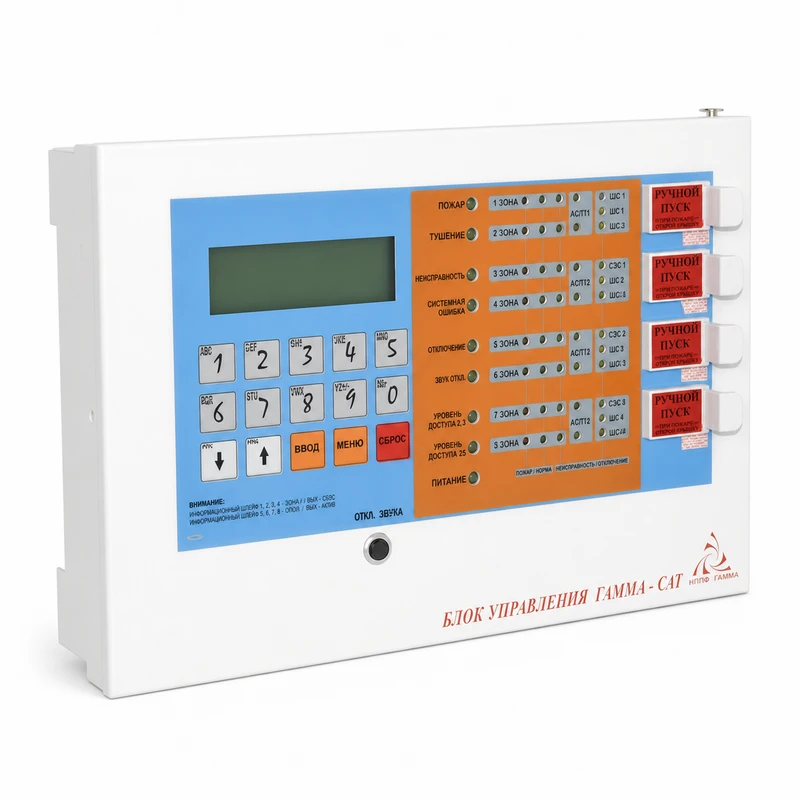

- Металевий корпус із відкидною кришкою: плата індикації на кришці, плата комутації з клемниками живлення, RS-485 та реле на основі.
- Світлодіодна індикація: пожежа (ручний пуск або спрацювання сповіщувача, з урахуванням функції збігу двох шлейфів), несправність, режим відключення, вимкнення звуку, стан кожної зони (спрацювання, черговий режим, несправність або відключення шлейфа), стан напрямків АСПТ (заблоковано при відчинених дверях, увімкнено, відключено), стан і несправність СЗС, несправність ШЦЗ та ШКЗ.
- Кнопки: скидання режиму пожежної тривоги, ручний запуск пожежогасіння в одному з напрямків, вимкнення вбудованого звукового сигналу, навігація сервісним меню.
- Рівень доступу 2А (за кодом): скидання тривоги, перемикання СЗС по напрямках 1…4 і АСПТ по напрямках 1…4 з клавіатури.
- Рівень доступу 2Б (за кодом): редагування текстових описів напрямків (охоронюваних приміщень) і місць установки БДУ, мовою введення російською або англійською.
- Сервісне меню з тестуванням світлодіодних індикаторів.
- Після пусконалагодження блок пломбується одноразовою пломбувальною етикеткою з комплекту.
Типові запитання
З якими системами працює блок керування? Із системами пожежогасіння «Гамма САТ». У паспорті описано керування ППКП «108САТ» (скидання тривоги, перемикання СЗС і АСПТ по 4 напрямках).
Чим блок керування відрізняється від БДК? БДК ставиться біля входу в одне приміщення і керує одним напрямком гасіння. Блок керування — виносна панель усієї системи: чотирирядковий РКІ, індикація всіх зон і напрямків, скидання тривоги, ручний пуск, редагування описів.
Як далеко від ППКП можна встановити панель? До 1200 м по екранованій витій парі. При довжині лінії живлення понад 500 м панель живлять від окремого безперебійного джерела потужністю від 10 Вт напругою 16…30 В.
Чи захищені кнопки від випадкового натискання? Так: критичні кнопки закриті опломбованими пластиковими кришками, а команди скидання і перемикання СЗС/АСПТ доступні лише після введення коду доступу рівня 2А.
