Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Напруга живильної лінії | 24…44 В |
| Струм споживання від живильної лінії | не більше 150 мА |
| Кількість шлейфів сигналізації (зон) | 8 |
| Струм, споживаний від шлейфа | не більше 10 мА при напрузі в шлейфі 22 ± 4 В |
| Кількість сповіщувачів в одному шлейфі | до 32 шт. (до 20 шт. при активних сповіщувачах зі струмом у черговому режимі понад 300 мкА) |
| Опір проводів шлейфа | не більше 200 Ом |
| Опір витоку між проводами ШС або на «землю» | не менше 50 кОм |
| Інтерфейс зв'язку з ППКП | RS-485; для «Гамма-1024» додатково однопровідна лінія з двома незалежними вводами (кільце) |
| Адресація | адреса 1…16, DIP-перемикач на платі |
| Маса | не більше 0,2 кг |
| Габаритні розміри | 100 × 105 × 40 мм |
| Гарантія | 36 місяців експлуатації, 3 роки зберігання |
Функції та особливості
- Динамічне опитування шлейфів через вбудовані АЦП: за опором шлейфа пристрій розрізняє стани «обрив», «коротке замикання», «спрацювання сповіщувача», «норма».
- Два незалежні вводи живлення 24…42 В із двонапрямним ключем: кілька АПРП вмикаються в «кільце», пошкодження проводу між двома приладами не порушує роботу системи, а сегмент із коротким замиканням автоматично ізолюється.
- Сумісний із двопровідними сповіщувачами для шлейфів зі знакозмінною напругою: ТПТ-2(3,4), СПТ-2Б(3), СПД-3(3.5, 3.10), серія FT, СП-2.1, SPR-1(1L, 2L, 3L, 4L), АРТОН-ДЛ, ИП212-5(24В), СПД-1(24В), ИПК-4, ИПД-5.1, ИПД-5.2, ИП212-201, ИП212-403, СП-105, APOLLO-60, HL871-10/20/30/31, MERIDIAN, MN100, 2112TB (24В), серія 600 та інші.

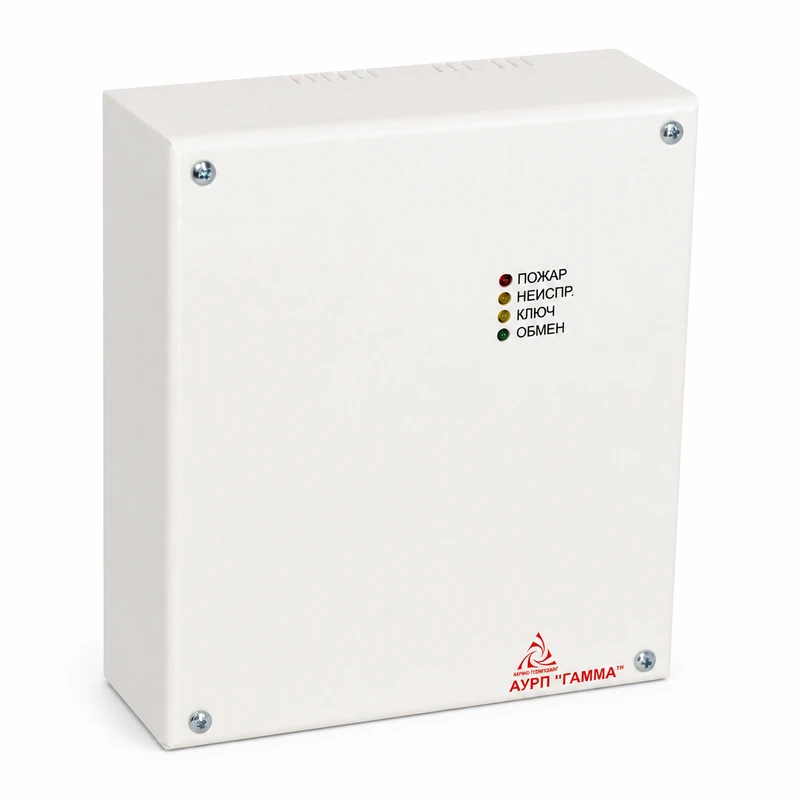

- Індикатори на передній панелі: «ПОЖЕЖА» (червоний), «Несправність» (жовтий, зокрема при відкритій кришці), «Ключ» (жовтий), «Обмін» (зелений, стан обміну з ППКП).
- Керування на базі двох мікроконтролерів ATmega48; гальванічно ізольоване живлення інтерфейсу RS-485.
- Металевий корпус із передньою кришкою на гвинтах.
Типові запитання
З якими приладами працює АПРП? З ППКП серії «ГАММА». У паспорті наведено схеми підключення до «ГАММА-132» (по RS-485) та до «Гамма-1024» (RS-485 або однопровідна лінія в кільце). «ГАММА-116» також будує систему з модулів УРПА.
Скільки зон додає один модуль і що робити, якщо потрібно більше? Один АПРП додає 8 шлейфів сигналізації. На одній лінії адресується до 16 пристроїв, тож для 16 зон ставлять два модулі й далі за потребою.
Скільки сповіщувачів можна ввімкнути в один шлейф? До 32. Якщо сповіщувачі активні зі струмом споживання понад 300 мкА у черговому режимі, то до 20.
Чи переживе система обрив лінії живлення або зв'язку? Так, при кільцевому підключенні: два незалежні вводи замикаються двонапрямним ключем, обрив між двома приладами не впливає на роботу, ділянка з коротким замиканням ізолюється автоматично.
