Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Живлення від мережі змінного струму | 220 В (+22/−38), 50 ± 1 Гц |
| Споживана потужність від мережі | не більше 30 ВА |
| Резервне живлення | акумулятор 12 В, 7 А·г, 1 шт. (у комплект входить лише на вимогу замовника, за окрему плату) |
| Час роботи від резерву | не менше 30 год з вимкненими реле; не менше 0,5 год з увімкненими реле |
| Струм від резервного джерела | не більше 0,1 А (реле вимкнені) / 2,0 А (увімкнені всі 32 реле) |
| Зарядний струм акумулятора | не більше 0,7 А |
| Кількість комутаційних реле | 32 |
| Струм комутації реле | до 5 А (замикальні контакти), до 3 А (розмикальні); комутована напруга до ~250 В |
| Інтерфейс зв'язку | RS-485; до 16 блоків в одному кільці, довжина кільця до 1200 м, опір ділянки між сусідніми пристроями до 1000 Ом |
| Час виконання команди реле / технічної готовності | не більше 10 с / 10 с |
| Діапазон робочих температур | 0…+40 °C; відносна вологість до 80 % при 25 °C |
| Ступінь захисту оболонки | IP30 |
| Габаритні розміри | 445 × 275 × 80 мм |
| Маса без акумулятора | не більше 4,0 кг |
| Ресурс | строк служби не менше 10 років (акумулятор міняти після 3 років); напрацювання на відмову 18000 год |
Функції та особливості
- Обмін інформацією з ППКП по двопровідній лінії RS-485; команда виконується після перевірки достовірності повідомлення з підтвердженням на ППКП.
- Автоматичне перемикання з основного живлення на резервний акумулятор і назад; пороги на акумуляторі: 8,2 В відключення батареї, 10,5 В сигнал несправності батареї, 11,0 В сигнал розряду при роботі від батареї.

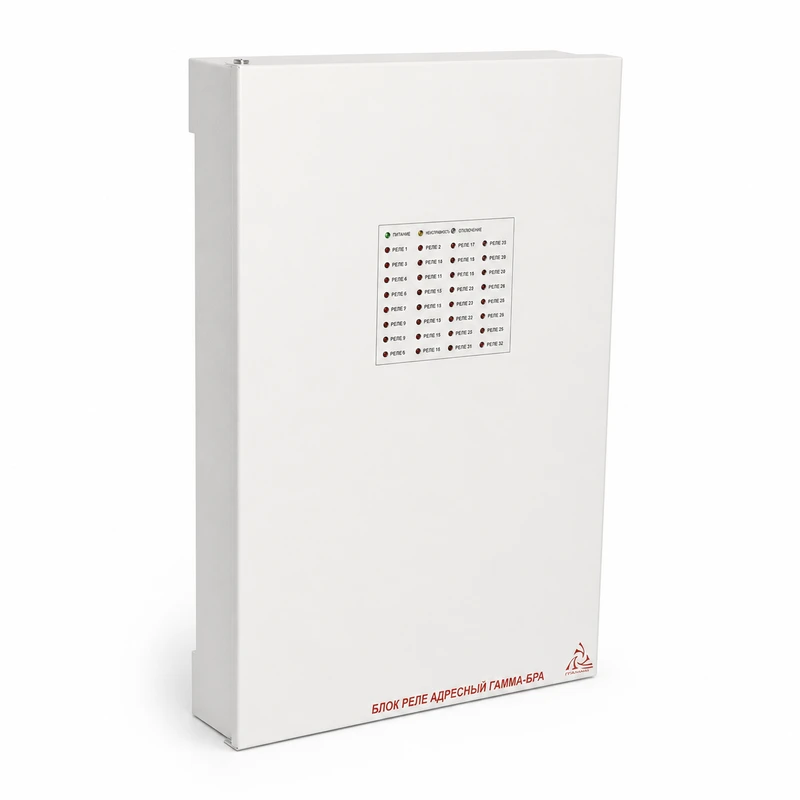

- Індикація на передній панелі: «ПИТАНИЕ» (зелений), «НЕИСПРАВНОСТЬ» (жовтий, переривчастий), «ОТКЛЮЧЕНИЕ» (жовтий) та окремий червоний індикатор кожного з 32 реле.
- Індикатор несправності охоплює: відсутність або несправність акумулятора, відсутність мережі чи несправність перетворювача, відсутність заземлення, відкриті дверцята блока, втрату зв'язку з ППКП.
- Конструкція: настінна шафа з відкидною передньою панеллю; адреса блока задається DIP-перемикачем; лінію зв'язку монтують екранованою витою парою.
- Монтаж лише на капітальних стінах, на висоті від 1,5 м, з обов'язковим захисним заземленням (опір заземлювального проводу до 4 Ом).
Типові запитання
З якими ППКП працює БРА-32? З ППКП серії «Гамма»; паспорт називає «ГАММА-132» і «ГАММА-1024».
Скільки БРА-32 можна підключити до одного приладу? За паспортом ППКП типу «ГАММА» підтримують один БРА-32; для ППКП із підтримкою кільця інтерфейсу RS-485 схема паспорта передбачає підключення до 4 блоків БРА-32.
Чи входить акумулятор у комплект? Ні, лише на вимогу замовника і за окрему плату (12 В, 7 А·г). Допускається аналогічний акумулятор, що не погіршує характеристик приладу.
На якій відстані від ППКП можна ставити блок? Довжина кільця RS-485 до 1200 м екранованою витою парою; опір ділянки між сусідніми пристроями до 1000 Ом.
