Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Зони (шлейфи сигналізації) | до 16 |
| Сповіщувачів на один ШС | до 32 (до 20, якщо активні сповіщувачі споживають понад 300 мкА) |
| Сумісні сповіщувачі | безадресні для шлейфів зі знакозмінною напругою: ТПТ-2(3,4), СПТ-2Б(3), СПД-3, серії FT, СП-2.1, SPR-1, АРТОН-ДЛ, ИП212-5 (24В), СПД-1 (24В), ИПК-4, ИПД-5.1/5.2, СП-105, APOLLO-60, MERIDIAN, MN100, HL871, 2112TB, серія 600 та інші |
| Живлення від мережі | 220 В (+22/−38), 50±1 Гц |
| Споживана потужність | 40 ВА у черговому режимі; 130 ВА у режимі «Пожежа» |
| Резервне живлення | 2 акумулятори 12 В, 7 А·год |
| Час роботи від резерву | не менше 24 год у черговому режимі; не менше 3 год у режимі «Пожежа» |
| Струм від резервного джерела | до 0,2 А черговий; 0,7 А середній у режимі «Пожежа» |
| Комутаційні реле | 18 шт; до 5 А (замикаючі) / 3 А (розмикаючі) при напрузі до ~40 В; виходи «ПОЖЕЖА», «НЕСПРАВНІСТЬ», «Реле 1»...«Реле 10», «СЗС» |
| Вихід зовнішньої СЗС | 1; до 0,5 А при напрузі 13±3 В |
| Параметри ШС | напруга у шлейфі 21...28 В; струм до 10 мА; опір проводів до 200 Ом |
| Пам'ять повідомлень | 2 банки по 4095 повідомлень (енергонезалежна) |
| Час технічної готовності | до 10 с |
| Строк служби | не менше 10 років (акумулятори замінюють після 3 років експлуатації) |
| Умови експлуатації | від +1 до +40 °С; вологість до 90 % при 25 °С; ступінь захисту IP30 |
| Габарити / маса | 330×422×110 мм; до 10 кг з акумуляторами |

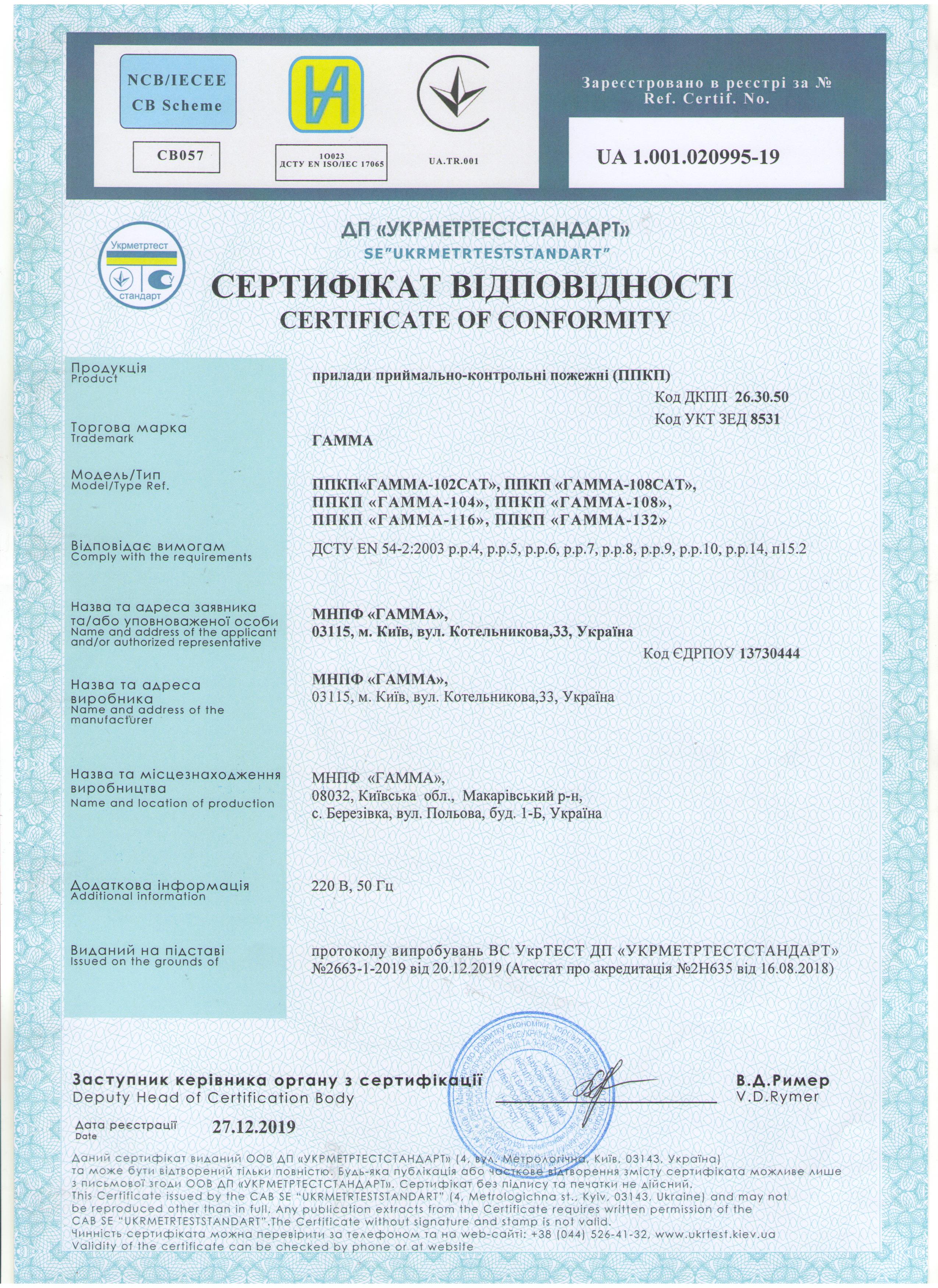

| Стандарти | ДСТУ 4113:2001, ДСТУ EN 54-2:2003, ДСТУ EN 54-4:2003, IEC 60950:1999 MOD |
Функції та особливості
- Табло групової індикації по кожній з 16 зон: «ПОЖЕЖА», «НОРМА», «НЕСПРАВНІСТЬ», «ВІДКЛЮЧЕНО».
- Текстовий рідкокристалічний дисплей із автоматичним підсвічуванням і плівкова клавіатура; налаштування через меню (ОПЦІЇ).
- Зв'язок із ПЦН: передача сигналів «ПОЖЕЖА» і «НЕСПРАВНІСТЬ» з індикацією несправності або відключення каналу передачі.
- Рівні доступу за ДСТУ EN 54-2: індикація (1-й), керування ключем 2-го рівня, доступ до плати і акумуляторів механічним замком (3-й), зовнішній програматор (4-й).
- Контроль ШС на обрив і коротке замикання; функція збігу (тривога після двох спрацювань у ШС протягом хвилини, можна вимкнути).
- Режим відключення окремих зон, реле «ПОЖЕЖА» і «НЕСПРАВНІСТЬ»; тестування світлодіодної індикації.
- Журнал подій в енергонезалежній пам'яті (2 банки по 4095) з переглядом на дисплеї; годинник і календар.
- Модульне розширення системи: пристрої УРПА і БРА (адресні блоки реле), інтерфейс RS-485, об'єднання приладів у локальну мережу, передача інформації на ПК.
- Автоматичне перемикання на резервне живлення, контроль і підзаряд акумуляторів, контроль заземлення та розкриття корпусу.
- Захист від потужних імпульсних завад і блискавки (за наявності надійного заземлення).
Комплектність

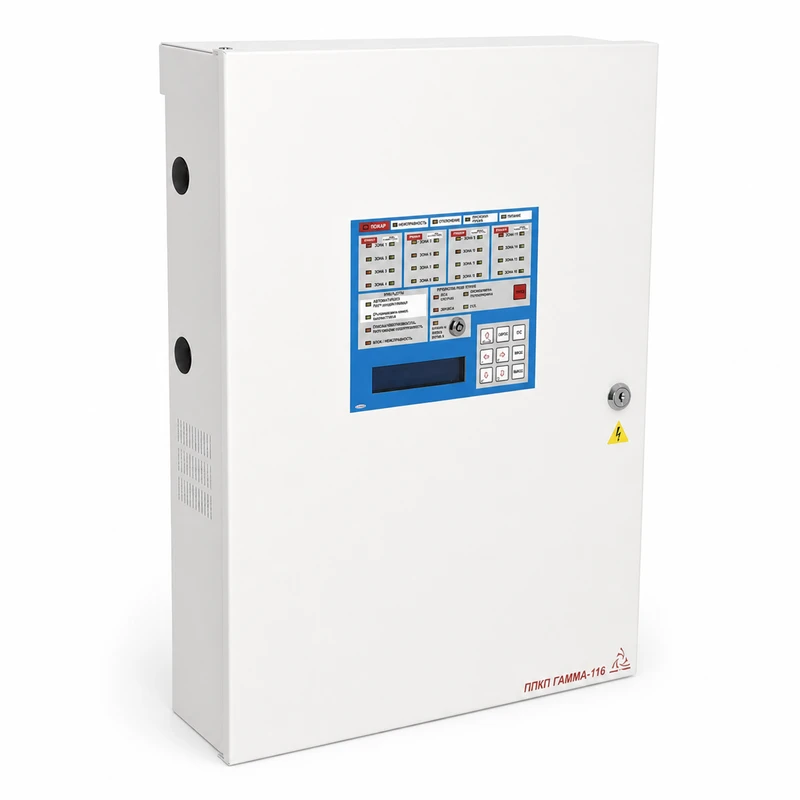

- ППКП «ГАММА-116» — 1 шт.
- Перемичка для акумуляторів — 1 шт.
- Діод КД521А — 16 шт.
- Резистор 2,2 кОм — 16 шт.
- Дюбель, шуруп — по 3 шт.
- Паспорт — 1 шт.
- Акумулятори 2 шт. 12 В 7 А·год входять до комплекту лише на вимогу замовника.
Типові запитання
Скільки зон контролює прилад? До 16 зон (шлейфів сигналізації), до 32 сповіщувачів у кожному шлейфі.
Чи входять акумулятори в ціну? Ні, ціна 18 000 грн вказана без акумуляторів; їх додають до комплекту лише на вимогу замовника. Потрібні 2 акумулятори 12 В 7 А·год, вони забезпечують не менше 24 год роботи в черговому режимі.
Чи керує прилад пожежогасінням? ГАММА-116 — прилад пожежної сигналізації: він видає сигнали на зовнішні пристрої протипожежного захисту, у т. ч. на систему пожежогасіння, і на ПЦН. Для безпосереднього керування напрямками гасіння призначені моделі ГАММА-102САТ (1 напрямок) і ГАММА-108САТ (до 4 напрямків).
Чи можна розширити систему? Так, система модульна: підключаються пристрої УРПА і БРА (адресний блок реле), прилади об'єднуються в локальну мережу, інформація передається на персональний комп'ютер.
