Опис

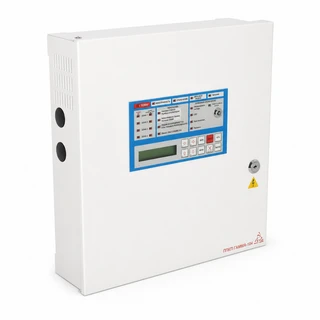

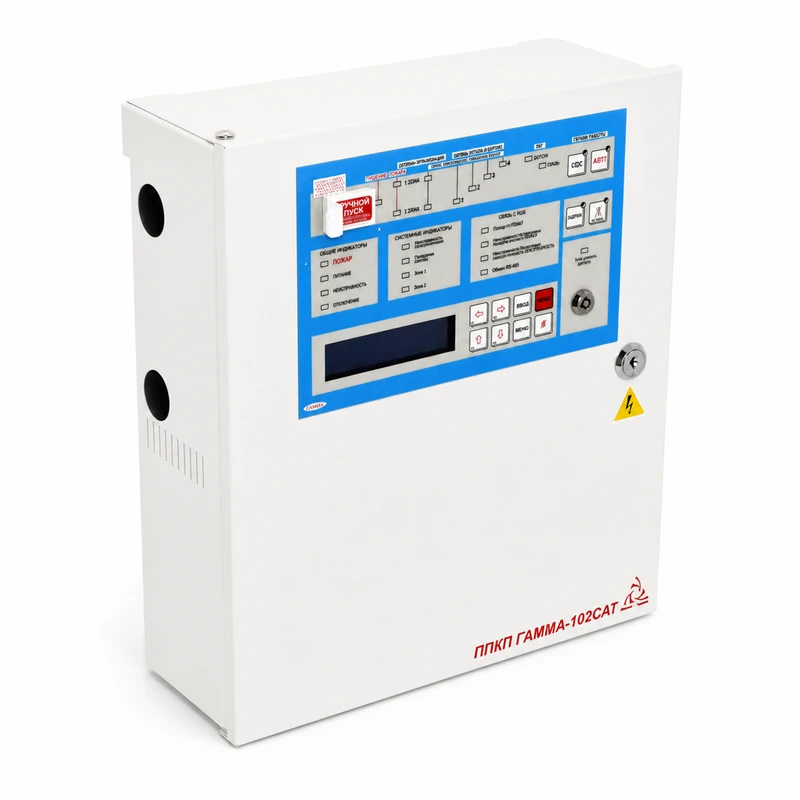

ППКП «ГАММА-102САТ» керує одним напрямком пожежогасіння. Прилад має два пожежні та два охоронні шлейфи, обробляє сигнали сповіщувачів, запускає виконавчі пристрої та керує світлозвуковим оповіщенням, вентиляцією і димовидаленням.
Стан пожежі та узагальненої несправності передається на зовнішні системи. До інтерфейсу RS-485 можна підключити до чотирьох блоків дистанційного керування; повну схему сумісності наведено в паспорті.
Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Напрямки пожежогасіння | 1 |
| Шлейфи сигналізації (ШС) | 4 (2 пожежні + 2 охоронні) |
| Сповіщувачів на один ШС | до 32 (до 20, якщо активні сповіщувачі споживають понад 300 мкА) |
| Сумісні сповіщувачі | димові, теплові та інші для шлейфів зі знакозмінною напругою |
| Сумісні установки гасіння | усі типи з електричним запуском, струм спрацювання до 3 А при напрузі до 24 В |
| Живлення від мережі | 220 В (+22/−38), 50±1 Гц |
| Споживана потужність | 40 ВА у черговому режимі; 130 ВА у режимі «Пожежа» |
| Резервне живлення | 4 акумулятори 12 В, 4,5 А·год (наприклад HR 1224W F2F1) |
| Час роботи від резерву | не менше 24 год у черговому режимі; не менше 3 год у режимі «Пожежа» |
| Струм від резервного джерела | до 0,3 А черговий; 1 А середній та 3 А піковий у режимі «Пожежа» |
| Комутаційні реле | 4 шт; до 5 А (замикаючі) / 3 А (розмикаючі); Р3, Р4 до ~250 В, інші до ~40 В |
| Виходи на виконавчі пристрої (ШЛЗ) | 4; до 2 А при 24 В; імпульс запуску 2...4 с; затримка запуску від сигналу «Пожежа» не менше 30 с |
| Виходи контролю запуску (ШКЗ) | 4 (датчики виходу вогнегасної речовини) |
| Вихід зовнішньої СЗС | 1; до 1 А при напрузі 24±4 В |
| Вихід допоміжного обладнання | 1 (вентиляція, димовидалення тощо) |
| Блоки дистанційного керування (БДК) | 1 вихід живлення + RS-485; до 4 БДК; лінія до 1200 м |
| Параметри ШС | напруга у шлейфі 24±2 В; струм до 10 мА; опір проводів до 200 Ом |
| Протокол подій | 10 000 подій в енергонезалежній пам'яті |
| Умови експлуатації | від +1 до +40 °С; вологість до 90 % при 25 °С; ступінь захисту IP30 |
| Габарити / маса | 340×300×107 мм; до 16 кг з акумуляторами |
| Стандарти | ДСТУ 4113:2001, ДСТУ EN 54-2:2003, ДСТУ EN 54-4:2003, IEC 60950:1999 MOD |
Функції та особливості
- Автоматичний і ручний пуск пожежогасіння; кнопка ручного пуску під опломбованою кришкою.
- Функція збігу в напрямку: перехід у режим пожежної тривоги лише після фіксації сигналу «Пожежа» у двох ШС (двічі в кожному протягом хвилини); функцію можна вимкнути.
- Три мікроконтролери: запуск виконавчих пристроїв можливий лише при їхній злагодженій роботі, що захищає від хибних спрацювань.
- Чотири рівні доступу за ДСТУ EN 54: ключ (2А), опломбований ручний пуск (2Б), код доступу для налаштувань (2В), зовнішній програматор (4-й рівень).
- Контроль справності ШС, ШЛЗ, ШКЗ і СЗС (обрив, коротке замикання), контроль випуску вогнегасної речовини, контроль розкриття корпусів.
- РКІ та світлодіодна індикація, журнал на 10 000 подій з переглядом на дисплеї.
- Передача сигналу про пожежу на ПЦС, вихід узагальненої несправності АСПГ, керування припливно-витяжною вентиляцією та димовидаленням.
- БДК по RS-485: контроль дверей приміщення; в автоматичному режимі запуск затримується до закриття дверей.
- Охоронні функції: 2 охоронні ШС, взяття/зняття з охорони з рівня 2А або зовнішнім пристроєм зняття з охорони (ПЗО).
- Автоматичне перемикання на резервне живлення і назад, контроль справності та підзаряд акумуляторів, захист від імпульсних завад і блискавки (за наявності заземлення).
Комплектність
- ППКП «ГАММА-102 САТ» (ААИЧ.425521.018) — 1 шт.
- Комплект монтажного приладдя КМП 1 — 1 шт.
- Перемичка для акумуляторів — 2 шт.
- Паспорт — 1 шт.
- Акумулятори 4 шт. 12 В 4,5 А·год можуть входити в комплект (за замовленням).
Типові запитання
Скільки зон і напрямків має прилад? Один напрямок гасіння (одне приміщення) та 4 шлейфи сигналізації: 2 пожежні і 2 охоронні. До кожного шлейфа підключається до 32 сповіщувачів.
Чи входять акумулятори в ціну? Ні, ціна 25 080 грн вказана без акумуляторів. Потрібні 4 акумулятори 12 В 4,5 А·год; їх можна замовити в комплекті з приладом.
З якими системами пожежогасіння працює прилад? З газовими, порошковими, аерозольними та іншими установками з електричним запуском, якщо струм спрацювання не перевищує 3 А при напрузі до 24 В.
Чи є затримка перед запуском гасіння? Так, імпульс запуску подається не раніше ніж через 30 с після сигналу «Пожежа». З БДК запуск додатково затримується до закриття дверей приміщення.
