Опис

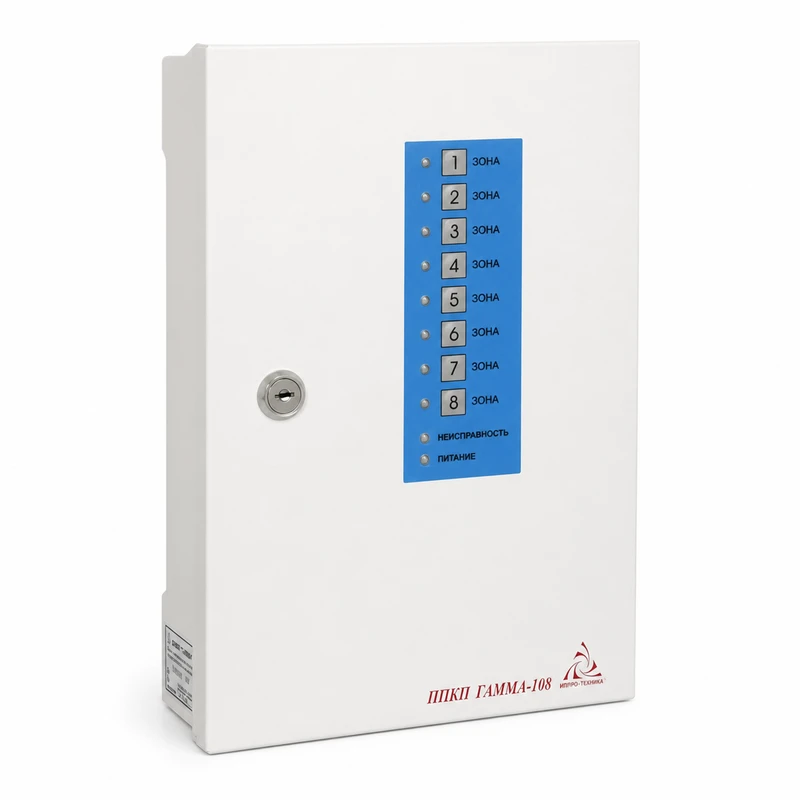

ППКП «ГАММА-108» призначений для цілодобового протипожежного контролю об'єктів, тобто для прийому сигналів від автоматичних пожежних сповіщувачів, обробки цих сигналів, формування командних імпульсів запуску виконавчих пристроїв, а також видачі сигналів:
на зовнішні світлозвукові оповіщувачі;
на ПЦС;
на управління системами припливно-витяжної вентиляції;
на управління системами димовидалення;
на управління допоміжним обладнанням.
Прилад забезпечує сумісність роботи з пожежними сповіщувачами широкого застосування, а саме: СПД-1, СПД-3, ВП-105, APOLLO-60, HL871-30, MERIDIAN, MN100, HL871-10, 2112TB (24B), HL871-20, серії 600, HL871-31 і ін.
Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Шлейфи сигналізації (ШС), зони | 8 |
| Сповіщувачів на один ШС | до 20 (СПД-1, Аполло-60, ДИП-3, HL871-30/31, Меридіан тощо) або до 50 (ИП-105, серії 600, HL871-10, HL871-20) |
| Живлення від мережі | 220 В (+22/−38), 50±1 Гц |
| Споживана потужність від мережі | до 10 ВА |
| Резервне живлення | 1 акумулятор 12 В, 7,2 А·год |
| Час роботи від резерву | не менше 24 год |
| Струм від резервного джерела | до 0,2 А у черговому режимі; до 0,4 А у режимі «Пожежа» (без зовнішніх оповіщувачів) |
| Зарядний струм акумулятора | 0,3 А ±10 % |
| Комутаційні реле | 9 шт (Р1...Р8 за зонами + загальне Р9 «Пожежа»); до 10 А при 30 В постійного струму, до 5 А при 220 В 50 Гц |
| Вихід «Несправність» | відкритий колектор; до 30 В, до 0,4 А |
| Вихід «Сирена» (зовнішній оповіщувач) | 12 В, до 0,2 А |
| Параметри ШС | знакозмінна напруга до ±24 В; струм до 10 мА; опір проводів до 200 Ом; кінцевий елемент 2,2 кОм ±5 %; опір витоку не менше 50 кОм |
| Час технічної готовності | до 5 с; середнє напрацювання на відмову 30 000 год |
| Термін служби | не менше 10 років |
| Умови експлуатації | від +1 до +40 °C; вологість до 90 % при 25 °C; ступінь захисту IP30 |
| Габарити / маса | 320×220×90 мм; до 6 кг |
| Стандарти | ГОСТ 12997, ТУ У 13730444.001-97 |
Функції та особливості
- Світлова індикація номера зони, що спрацювала («Зона 1»...«Зона 8»), із вбудованою звуковою сигналізацією «Пожежа» та «Несправність».
- Взяття і зняття шлейфів з охорони кнопками на передній панелі; скидання прийнятих сповіщень зняттям зони з охорони.
- В одному шлейфі одночасно працюють активні та пасивні пожежні сповіщувачі з розмикальними контактами.
- Контроль справності ШС по всій довжині з автоматичним виявленням обриву чи короткого замикання.
- Позонові реле Р1...Р8 (номер реле відповідає номеру шлейфа) та загальне реле Р9 для керування вентиляцією, димовидаленням і допоміжним обладнанням.
- Автоматичне перемикання на акумулятор і назад; відключення акумулятора при розряді нижче допустимого рівня.
- Захист вхідних і вихідних ліній та кіл живлення від високої статичної напруги (блискавкозахист).
- Керування на мікроконтролері ATtiny26; настінний металевий корпус із вбудованим замком.
Комплектність
- Паспорт ААИЧ.425521.003 ПС — 1 шт.
- Резистор 2,2 кОм — 8 шт.
- Діод КД521А — 8 шт.
- Акумулятор 12 В, 7,2 А·год (ЕР7,5-12) — 1 шт. (за паспортом; за поточним прайсом акумулятори оплачуються окремо)
- Дюбель — 3 шт.
- Шуруп — 3 шт.
- Пломбувальна етикетка — 1 шт.
- Стяжка для проводу — 10 шт.
Типові запитання
Скільки зон контролює прилад? 8 шлейфів сигналізації, у кожному до 20 або до 50 сповіщувачів залежно від їх типу.
Чи можна передавати сигнал на пульт спостереження? Так, прилад видає сигнали на ПЦН, а також на зовнішні світлозвукові оповіщувачі.
Скільки прилад працює без електромережі? Не менше 24 годин від акумулятора 12 В 7,2 А·год. Ціна на сайті вказана без акумулятора.
Яка гарантія? Гарантійний строк експлуатації 36 місяців із дня введення в експлуатацію, гарантійний строк зберігання 3 роки з моменту виготовлення.
