Опис
UPS-180 живить низьковольтне обладнання на 12 або 24 В і автоматично переходить на акумулятори після зникнення мережевої напруги. Номінальний вихідний струм становить 10 А у режимі 12 В і 6 А у режимі 24 В.
Два канали навантаження мають захист від короткого замикання та перевантаження. Джерело контролює стан акумуляторів, захищає їх від неправильного підключення і глибокого розряду та передає сигнал «Несправність» через релейний вихід.
Основні технічні характеристики
| Параметр | Значення |
|---|---|
| Вхідна напруга мережі | 165–250 В змінного струму, 50 Гц (вхідний струм до 1,0 А, пусковий до 15 А) |
| Вихідна напруга, режим 12 В | 13,6–13,8 В від перетворювача; 10,6–13,8 В від акумуляторів |
| Вихідна напруга, режим 24 В | 27,4–27,6 В від перетворювача; 21,4–27,6 В від акумуляторів |
| Номінальний вихідний струм, режим 12 В | 10,0 А (піковий 15 А) |
| Номінальний вихідний струм, режим 24 В | 6,0 А (піковий 10 А) |
| Акумулятори, що підтримуються | два акумулятори по 18 А·год: у режимі 12 В сумарно 36 А·год (2×18), у режимі 24 В 18 А·год (2×18); у комплект не входять |
| Обмеження струму заряду акумуляторів | 3,8 А (режим 12 В) / 2 А (режим 24 В) |
| Поріг відімкнення акумулятора від навантаження | 10,6 В / 21,2 В |
| Внутрішній опір батарей | не більше 0,8 Ом |
| Пульсації вихідної напруги | не більше 20 мВ (СКЗ), 100 мВ (пікові) |
| ККД імпульсного перетворювача | не менше 90 % (12 В) / 93 % (24 В) |
| Захисти | від КЗ і перевищення струму по кожному з двох каналів; від КЗ клем та неправильного підключення акумуляторів; контроль внутрішнього опору акумулятора |
| Вихід «Несправність» | контактна група реле (NC, COM, NO), 2 А 250 В, спрацювання із затримкою 15 с |
| Індикація | «ЖИВЛЕННЯ» (зелений світлодіод), «НЕСПРАВНІСТЬ» (червоний); окрема індикація роботи кожного каналу всередині приладу |
| Робоча температура | −10…+40 °C |
| Ступінь захисту, клас апаратури | IP30; EN 55022 (клас B) |
| Габаритні розміри, маса | 390 × 340 × 95 мм; не більше 3,0 кг без акумуляторів |
| Стандарти | ТУ У 31.1-13730444.001-02, EN 54-4, ДСТУ ISO 9001 |
Функції та особливості
- Два розділені за навантаженням канали, кожен із власним захистом від КЗ і перевантаження; у разі перевищення струму вимикається канал з найбільшим навантаженням.
- Автоматичне регулювання вихідної напруги та безперервний режим заряджання акумуляторів до номінальної напруги.
- Контроль стану акумуляторних батарей та відімкнення акумулятора при розряді до порогової напруги.
- Вихідна напруга 12 В або 24 В визначається схемою підключення акумуляторів (перемичка в комплекті).
- Сигнал «Несправність» виводиться на контактну групу реле за будь-якої несправності джерела.

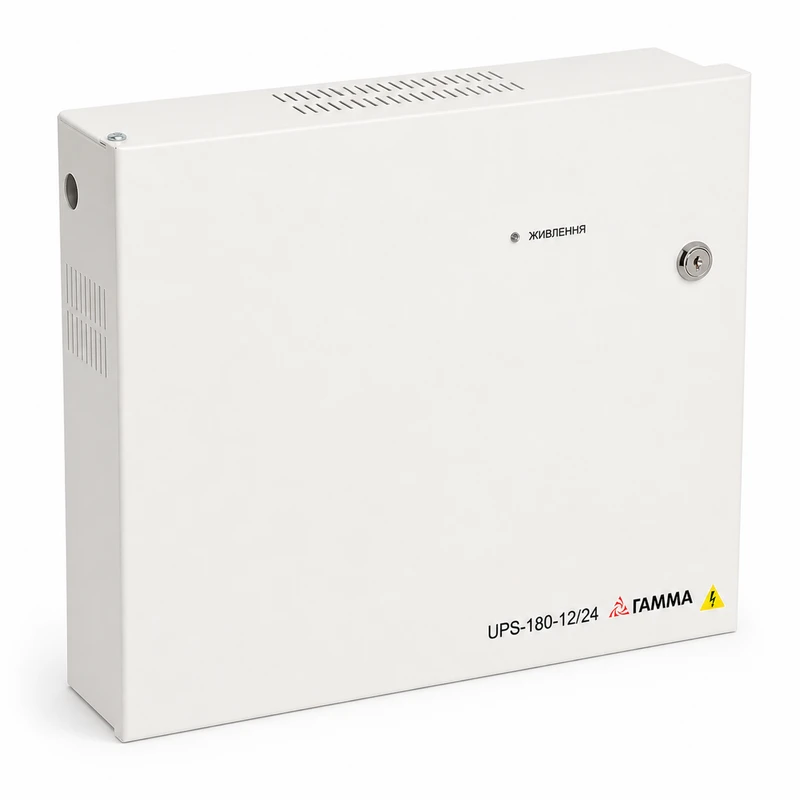

- Корпус: настінна шафа з передньою панеллю на шарнірах, фіксується замком.
- Комплект поставки: джерело, паспорт, перемичка для акумуляторів, 3 дюбелі, 3 шурупи, 2 запобіжники 2 А.
- Гарантія 48 місяців від дня введення в експлуатацію.
- Вироблено в Україні, МНВФ «ГАММА», м. Київ.
Типові запитання
Чи входять акумулятори в комплект? Ні. Ціна 6200 грн вказана «без Акк.», акумуляторні батареї купуються окремо. У комплекті є перемичка для з'єднання акумуляторів.
Які акумулятори потрібні? Два акумулятори ємністю 18 А·год кожен. У режимі 12 В вони дають сумарну ємність 36 А·год, у режимі 24 В працюють послідовно і дають 18 А·год. Обидва акумулятори розміщуються всередині корпусу.
Для чого підходить UPS-180? Для живлення систем пожежної автоматики та сигналізації (відповідає EN 54-4), а також будь-якої іншої низьковольтної апаратури на 12 або 24 В. Видає до 10 А у режимі 12 В та до 6 А у режимі 24 В, має два незалежні канали навантаження.
Чим UPS-180 відрізняється від UPS-90? Більшим вихідним струмом: 10 А проти 5 А у режимі 12 В (6 А проти 2,5 А у режимі 24 В) та більшим струмом заряду акумуляторів (3,8 А проти 2 А).
